Ponorné odstředivé čerpadlo 3,5SEm3/14

Výrobce:Alfapumpy s.r.o.
Kód produktu:35SEM314
Záruka:24 měsíců

Ponorné odstředivé čerpadlo 3,5SEm3/14
nabízíme v těchto variantách:

s kabelem o délce 25mskladem
5 529 Kč bez DPH 6 690 Kč Koupit
s kabelem o délce 35mvyrobíme do 2 dnů
6 174 Kč bez DPH 7 470 Kč Koupit

Technické parametry

Příkon1160W
Výkon900W
Jmenovitý proud6.5A
Napětí230V
Max. výtlak61m
Max. ponor70m
Max. průtok7200l/h
Hmotnost18kg
Délka čerpadla1185mm
Průměr čerpadla92mm
Počet stupňů14
Závit1.5G

Další čerpadla z řady 3.5SEm
Typ 3,5SEm2/8
Příkon670W
Výkon370W
Jmenovitý proud3.6A
Max. výtlak41m
Max. průtok3600l/h
Délka čerpadla779mm
od 5 470 Kč
Typ 3,5SEm2/10
Příkon760W
Výkon550W
Jmenovitý proud4.6A
Max. výtlak51m
Max. průtok3600l/h
Délka čerpadla846mm
od 5 730 Kč
Typ 3,5SEm2/12
Příkon950W
Výkon750W
Jmenovitý proud4.8A
Max. výtlak62m
Max. průtok3600l/h
Délka čerpadla912mm
od 6 150 Kč
Typ 3,5SEm2/14
Příkon1150W
Výkon900W
Jmenovitý proud6.5A
Max. výtlak72m
Max. průtok3600l/h
Délka čerpadla989mm
od 6 490 Kč
Typ 3,5SEm2/18
Příkon1370W
Výkon1100W
Jmenovitý proud7.1A
Max. výtlak95m
Max. průtok3600l/h
Délka čerpadla1103mm
od 6 790 Kč
Typ 3,5SEm3/18
Příkon1380W
Výkon1100W
Jmenovitý proud7.1A
Max. výtlak80m
Max. průtok7200l/h
Délka čerpadla1355mm
od 7 490 Kč

Ponorná odstředivá čerpadla 3.5SEm jsou použitelná do vrtů od 100 mm. Tyto čerpadla díky své konstrukci (vícestupňový hydraulicky vyladěný systém) s plovoucími oběžnými koly jsou schopna dávat velké množství čerpané kapaliny (až 3600 l/hod.). Maximální hloubka ponoru je omezena na 70 m.

Čerpadla jsou určena pro čerpání čisté užitkové vody bez mechanických příměsí (maximální obsah pevných příměsí 50g/m3) o teplotě od 3 do 35 ºC, k tlakování zásobníků, k čerpání vody do automatických tlakových systémů, k zavlažování a postřiku zahrad a podobně při nižších nárocích na množství i tlak. Jsou konstruována jako odolná, bezúdržbová, na instalaci a obsluhu nenáročná čerpadla pro široké použití pro zásobování vodou  z vlastních zdrojů užitkové vody v zemědělství a dalších oblastech hospodářství, tak i pro domy, chalupy, chaty a zahrady.

Popis čerpadla:

Čerpadlo se skládá ze dvou základních částí:

  • Motor čerpadla – netoxickým olejem plněný ponorný motor s nerezovým pláštěm, měděným vinutí a keramickou mechanickou ucpávkou vybavený membránou pro vyrovnávání tlaku. Motor je dvoupólový s pomocným rozběhovým vinutím. Rozběhový kondenzátor a tepelná ochrana je umístěna přímo v čerpadle.  Kabel čerpadla (H07RN-F 3G1) je zakončen běžnou trojpólovou euro vidlicí 230V.
  • Vlastní čerpadlo je složeno z několika stejných stupňů. Každý stupeň se skládá z rotujícího oběžného kola a pevného difuzoru. Oběžné kolo uděluje kapalině kinetickou energii, kterou difuzor částečně mění v energii potenciálovou (tlakovou) a současně usměrňuje do sání dalšího stupně. Vše je rozebratelně opláštěné nerezovým pláštěm.

Toto uspořádání umožňuje relativně jednoduchou výměnu jednotlivého článku v případě jeho opotřebování. Na výtlaku čerpadla je umístěna klapka, omezující zpětné hydraulické rázy při vypnutí čerpadla (nenahrazuje zpětnou klapku). Čerpadlo má volně uložená (tzv. plovoucí) oběžná kola, což zvyšuje jeho odolnost vůči pevným příměsím.

Materiály:

  • Motor
    • plášť, hřídel, spojka – nerezová ocel
    • vinutí – měď
    • víko – litina
    • mechanická ucpávka – keramika/carbon
    • kabel – H07RN-F3G1
  • Čerpadlo
    • plášť, hřídel – nerezová ocel
    • oběžná kola, difuzory – POM, ABS, (Noryl)
    • víko, výtlačné hrdlo – litina


Části čerpadla:

  1. Výtlačné hrdlo se závěsnými oky – vnitřní závit G1.5“
  2. Přívodní kabel s vidlicí
  3. Kryt kabelu
  4. Plášť čerpadla

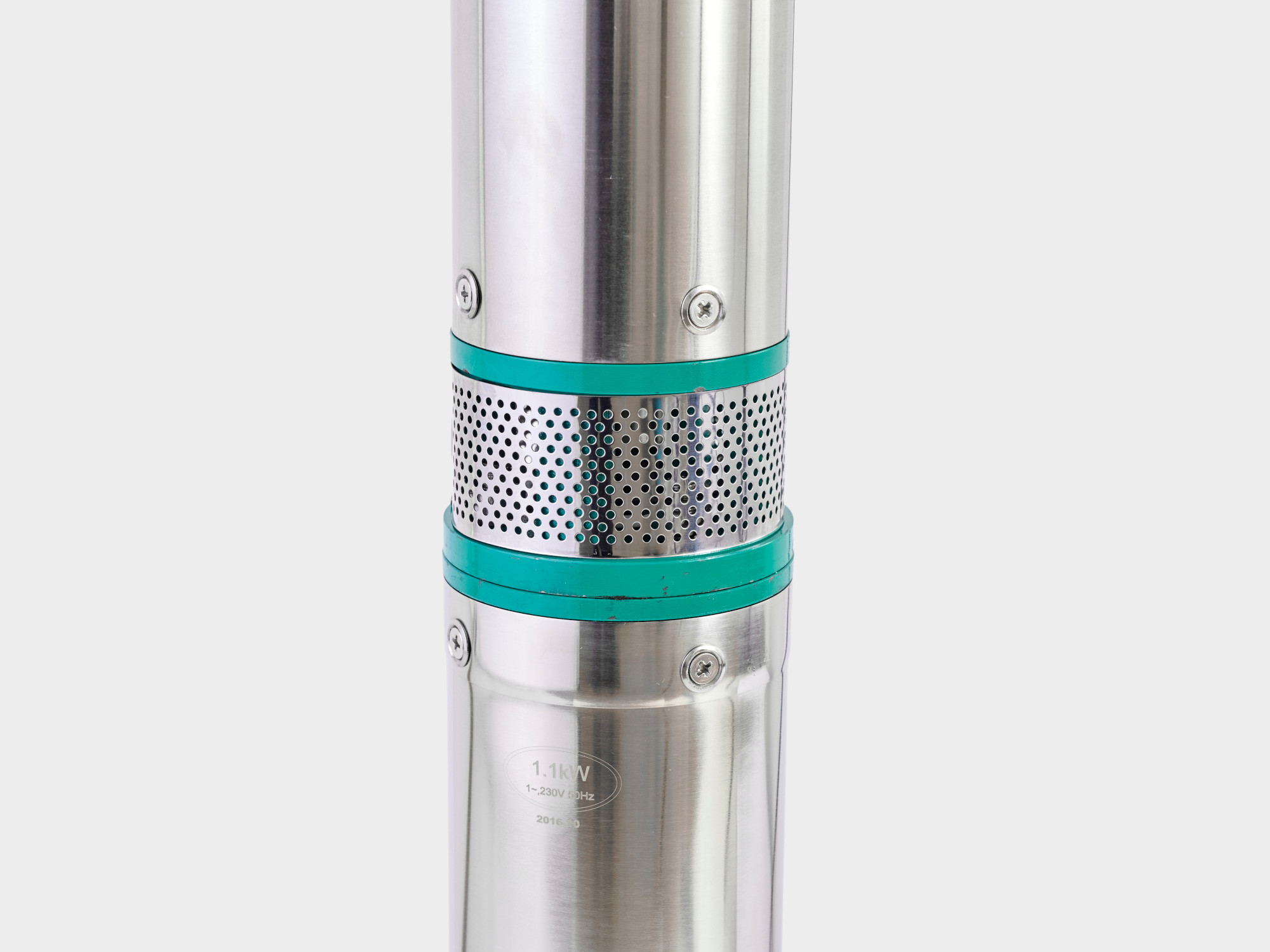

  5. Sací síto
  6. Motor čerpadla
Části čerpadla 3.5SEmČásti čerpadla 3.5SEm
